软磁合金1J22(国标)

1J22是一种高饱和磁感应强度铁钴钒软磁合金.

主要特性:

高爆核磁感应强度,高居里点和高磁致伸缩系数

主要用途:

电磁铁极头,磁控管中的端焊管,电话耳机振动膜,力矩马大转子,磁致伸缩换能器铁芯

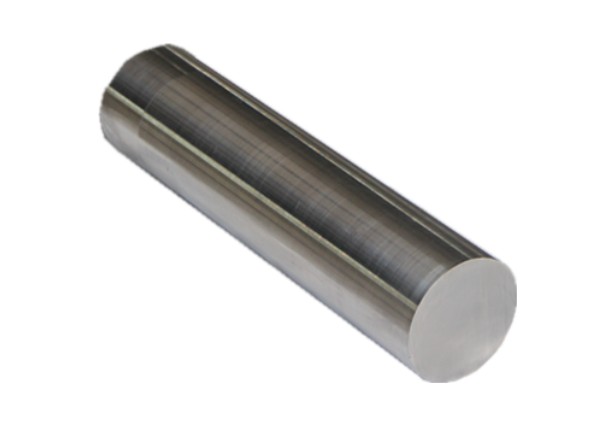

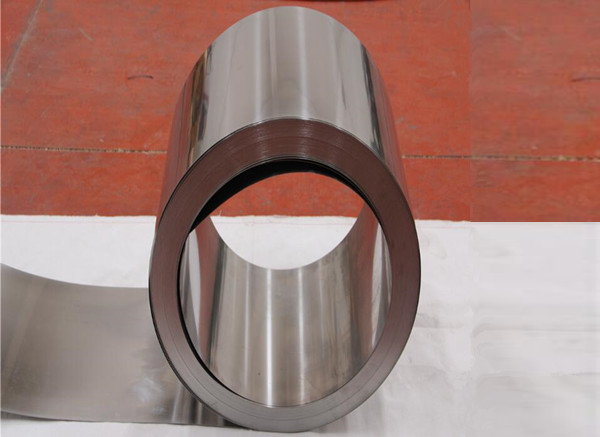

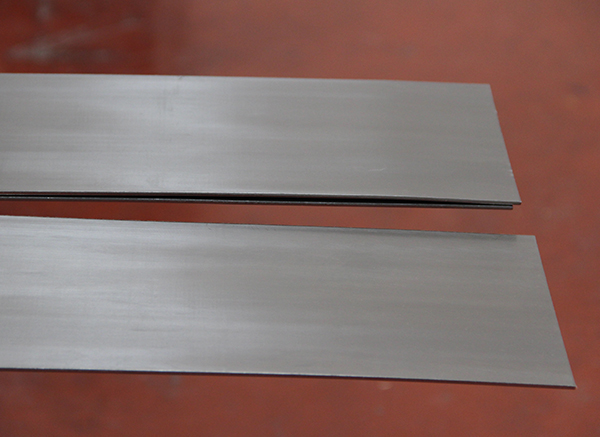

供货形式: 棒材、板材、带材
全国热线

029-33669103

产品简介 / Introduction

国外相同牌号对照表

俄罗斯 美国 英国 法国 日本
50KΦ Supermendur
Hiperco 50
Permendur AFK502 SME SMEV

化学成分

C Mn Si P S Cu Ni Co V Fe

不大于(≤)

0.04 0.30 0.30 0.020 0.020 0.20 0.50 49.0-51.0 0.80-1.80 Balance

物理性能

密度(g/cm3) 电阻率
(μΩ•m)
居里点
(℃)
剩磁
(T)
屈服强度
(MPa)
抗拉强度
(Mpa)
延伸率
(%)
弹性模量
Ksi
磁致伸缩系数
8.20 0.40 980 1.45 1280 1340 1 3x103 60x10-6

磁性能

成品种类 在不同磁场强度(A/m)时的磁感应强度/T 矫顽力Hc/(A/m)
B400 B800 B1600 B2400 B4000 B8000
不小于 不大于
冷轧带 1.6 1.8 2.0 2.1 2.15 2.2 128
丝材,锻(轧)材 ... ... ... 2.05 2.15 2.2 144

物理性能/平均线膨胀系数(10-6/°C)

温度 膨胀系数
68°F 20°C -6/°F 10-6/°C
392 200 5.28 9.5
752 400 5.61 10.1
1112 600 5.83 10.5
1472 800 6.28 11.3

热处理制度

1J22热处理制度 冷轧带材试样:随炉升温到850~900℃,保温3~6h,,以50℃/h速度冷却到750℃,再以180~240℃/h速度冷却至300℃出炉,退火介质为露点不高于-40℃的氢气。

锻坯所取试样:随炉升温到1100℃±20℃,保温3~6h,以50~100℃/h速度冷却到850℃,保温3h,然后以30℃/h速度冷却到700℃,再以200℃/h速度冷却至300℃出炉,退火介质为露点不高于-40℃的氢气。

用于要求在较低磁场下具有较高磁感应强度、较低矫顽力、较高矩形比的材料:随炉升温到850℃±10℃,保温4h,以50℃/h速度冷却到750℃,保温3h,然后以200℃/h速度冷却到300℃出炉,在保温(750℃)开始加1240~1600A/m直流磁场,退火介质为露点不高于-40℃的氢气。

供货形式

形式 规格/mm 交货状态
棒材 8.0-30.0 热轧
30.0-180.0 热锻
板材 3.5-30.0 热轧
30.0-40.0 热锻
带材 0.05-1.0 冷轧
