软磁合金1J22(美标)

1J22是一种高饱和磁感应强度铁钴钒软磁合金.

主要特性:

高爆核磁感应强度,高居里点和高磁致伸缩系数

主要用途:

电磁铁极头,磁控管中的端焊管,电话耳机振动膜,力矩马大转子,磁致伸缩换能器铁芯

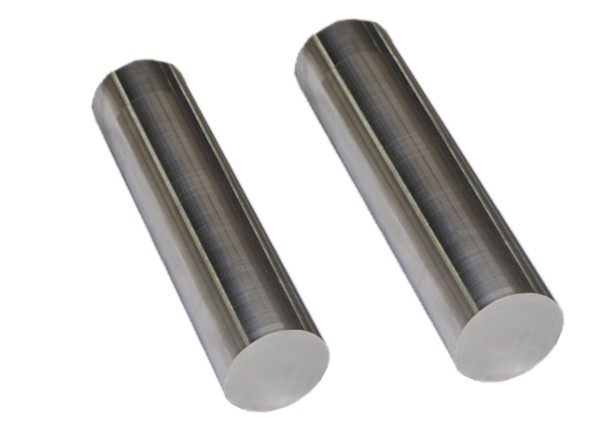

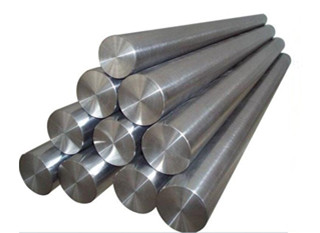

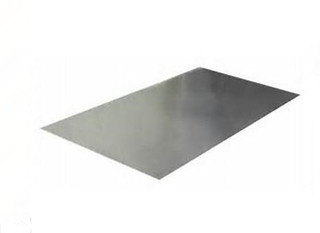

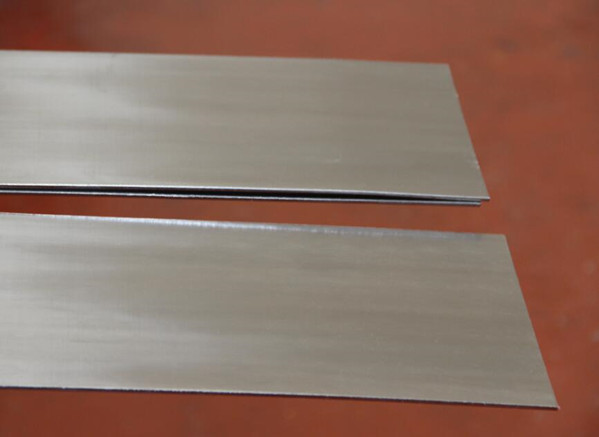

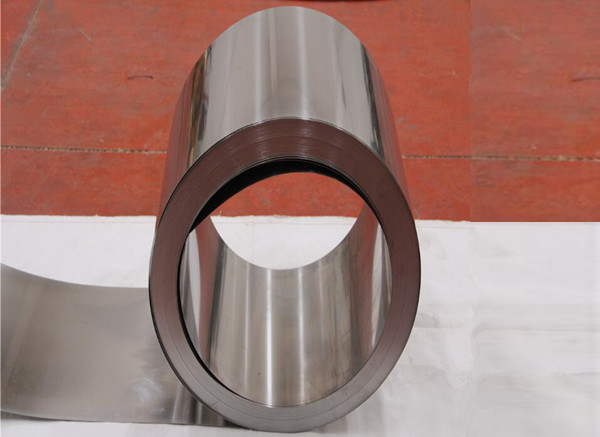

供货形式: 棒材、板材、带材
全国热线

029-33669103

产品简介 / Introduction

国外相同牌号对照表

俄罗斯 美国 英国 法国 日本
50KΦ Supermendur
Hiperco 50
Permendur AFK502 SME SMEV

化学成分

C Mn Si P S Cu Ni Co V Fe

不大于(≤)

0.025 0.15 0.15 0.015 0.010 0.15 0.25 47.5-49.5 1.75-2.10 余量

物理性能

密度
(Kg/m3)
(g/cm3)
电阻率
(μΩ•mm)
(μΩ•cm)

居里点
(℃)

饱和磁致伸缩 (10-6)

饱和磁通密度 (T)(KG)

弹性模量
(GPa/psi)

热导率
(W/m·K)/cm·s℃

8 120 (8.12)

400(40)

940

60

2.38(23.8)

207(x103)

29.8(0.0712)

膨胀系数/(10-6/°C)

20-100℃ 20-200℃ 20-300℃ 20-400℃ 20-500℃ 20-600℃ 20-700℃ 20-800℃
9.2 9.5 9.8 10.1 10.4 10.5 10.8 11.3

磁性能 直流磁性能

产品形状 尺寸/(mm/in) 合金类型
下列磁场强度的最小磁通密度/T(KG)
800 A/m
10Oe
1.6KA/m
20Oe
4KA/m
50Oe
8KA/m
100Oe
带材 全部 2.00(20.0) 2.1(21.0) 2.20(22.0) 2.25(22.5)
棒材 12.7-25.4(0.500-1) 1.60(16.0) 1.80(18.0) 2.00(20.0) 2.15(21.5)
>12.7(1) 1.50(15.0) 1.75(17.5) 1.95(19.5) 2.15(21.5)

力学性能

合金类型 合金类型 1 合金类型 1
产品形状
产品尺寸
热处理温度
带材
0.35(0.014)
845
圆棒材
13.5(0.531)
845
磁场强度/A/m(Oe) 磁通密度/T(KG)
160(2) 1.35(13.5) 0.25(2.5)
400(5) 1.95(19.5)
800(10) 2.10(21.0) 1.70(17.0)
1600(50) 2.20(22.0) 2.00(20.0)
4000(50) 2.23(22.3) 2.20(22.0)
6000(75) 2.25(22.5) 2.25(22.5)
8000(100) 2.30(23.0) 2.30(23.0)

热处理温度

合金类型 1  R30005

热处理温度℃ 带材厚度 规定的磁通密度下的铁损/(W/kg)(W/lb.)
1.0T(10KG) 1.5T(15KG) 2.0T(20KG)
845 0.36(0.014) 22(10) 42 (19) 75(34)
845 0.25(0.010) 18(8) 33(15) 55(25)
845 0.15(0.006) 15(7) 26(12) 44(20)
845 0.10(0.004) 13(6) 20(9) 29(13)
845 0.05(0.002) 15(7) 22(10) 35(16)
750 0.36(0.014) 26(12) 53(24) 97(14)
750 0.25(0.010) 20(9) 40(18) 66(30)
750 0.15(0.006) 18(8) 35(16) 60(27)

尺寸及允许偏差/冷加工棒材

规定直径/mm(in) 直径允许偏差/mm(in)
7.94-<12.7(0.315-0.500 0) ±0.064(0.0025)
12.7-<25.4(0.500-1.000) ±0.064(0.0025)
25.4-<38.1(1.000-1.500) ±0.076(0.0030)
38.1-101.6(1.500-4.000) ±0.13(0.0050)

冷加工带材

规定厚度/mm(in) 厚度允许偏差/mm(in)
宽度不大于152(6) 宽度不大于152(6)
0.051-0.10 (0.00020-0.0040) ±0.005(0.0002) ±0.0076(0.0003)
0.10-0.15(0.0041-0.0060) ±0.0076(0.0003) ±0.010(0.0004)
0.16-0.254(0.0061-0.0100) ±0.013(0.0005) ±0.019(0.00075)
0.257-0.356(0.010-0.0140) ±0.025(0.0010) ±0.038(0.0015)
0.358-0.635(0.0141-0.0250) ±0.038(0.0015) ±0.051(0.0020)
0.638-1.52(0.0251-0.0600) 0.051(0.0020) ±0.076(0.0030)

退火带材

合金种类 1 UNS R30005

状态 0.2%屈服力 极限抗拉强度 延伸率50mm(2in/%)
Ksi              Mpa Ksi             Mpa
冷轧带材 185             1280 195            1340

1

845C退火带材 35               240 70              480

4

750°C退火带材 52               360 85              590

5

715°C退火带材 80               550 104             717

5

845°C退火带材 --                -- 70              480

--

供货形式

形式 规格/mm 交货状态
棒材 8.0-30.0 热轧
30.0-180.0 热锻
板材 3.5-30.0 热轧
30.0-40.0 热锻
带材 0.05-1.0 冷轧
热品推荐 / Hot product

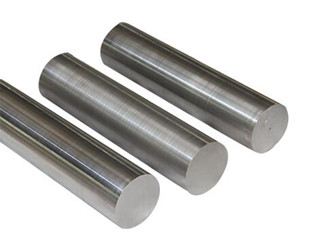

软磁合金1J79

软磁合金1J79

1J79是一种镍铁软磁合金.主要特性:是高初磁导率软磁合金,是高镍的铁镍合金,具有高的初磁导率和最大磁导率及低的矫顽力.主要用途:广泛用于制作脉冲变压器、高灵敏继电器、磁放大器、磁调控器、电流互感器、程控电话用铁芯、电子表步进电机、高精度电表、阻流圈、磁屏蔽等.

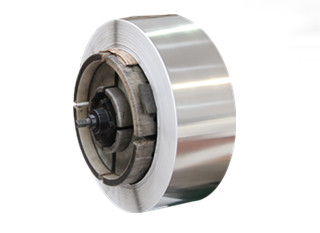

软磁合金1J85
