合金除含大量铬外，并用少量钨、钼、铝和钛等元素复合强化固溶体。合金具有中等的热强性、高的塑形、良好的热疲劳、组织稳定性和焊接工艺性能。

特征及详细说明

应用领域

航空发动机部件

燃气轮机燃烧室的结构件

涡轮发动机燃烧室零部件

加力燃烧室零部件

物理性能

密度：8.1g/cm³

磁性能：无

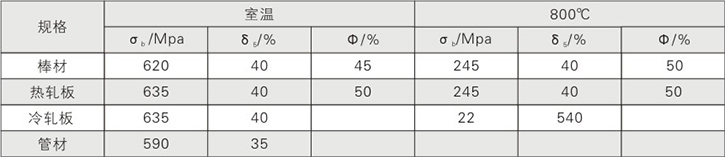

力学性能

技术标准

化学成分（%）

零件热处理工艺

1、固溶处理是合金制半成品和零部件、组合件的唯一热处理方式。

2、零件的最终热处理温度，根据零件的工作条件选择；该合金制造火焰筒零件时，其固溶温度为1080±10℃；加力燃烧室零件的固溶温度为1150℃±10℃。中间热处理温度为1050℃±10℃，消除焊接应力的固溶温度为940℃或更高些。

3、热处理后可根据零件形式进行空冷或水冷。

4、板材零件在固溶处理时保温时间可根据厚度选择5~20min。

焊接性能

合金具有良好的焊接性能，可以用手工氩弧焊、自动钨极氩弧焊、钨极脉冲氩弧焊和点焊、缝焊、钎焊等方法进行连接。

表面处理工艺

热处理后零件表面的氧化皮，采用吹砂或酸洗方法消除。用酸洗法清除氧化皮时，采用氢氟酸-硝酸-硫酸-水溶液的单一酸洗工艺，也可采用氢氧化钠-硝酸钠和硫酸-氯化钠-水溶液的复合碱酸洗工艺。
